NGW行星齒輪減速機

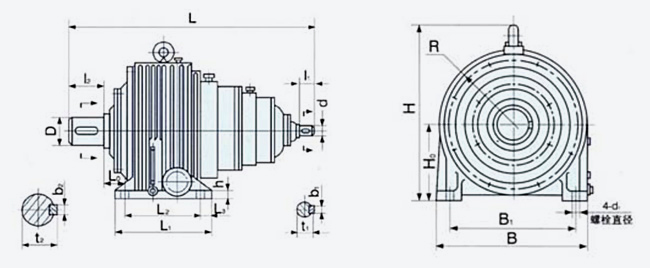

1.單級減速器型式、尺寸圖表

機座號	型號	公稱傳動比i0	外形及中心高					軸伸								地腳尺寸							質量Kg
			L	B	H	H0	R	d	D	i1	i2	t1	b1	t2	b2	L1	L2	L3	L0	B1	d1	h
								mm
1	NGW11A	2.8-4.5	530	280	295	125-0.5	125	35	50	55	85	38	10	53.5	14	215	165	25	105	220	M16	20	53
		5-12.5	477					30		50		33	8						57				50
2	NGW21A	2.8-4.5	604	305	325	140-0.5	140	40	60	70	105	43	12	64	18	245	185	30	115.5	235	M20	25	80
		5-12.5	535					35		55		38	10						60.5				73
3	NGW31A	2.8-4.5	632	350	365	160-0.5	160	45	70	70	105	48.5	14	74.5	20	260	200	30	125	270	M20	25	100
		5-12.5	569					40		70		43	12						62				98
4	NGW41A	2.8-4.5	734	380	425.5	180-0.5	180	50	80	85	105	53.5	14	85	22	290	230	30	156	320	M24	30	147
		5-12.5	634					45		70		48.5	14						72				128
5	NGW51A	2.8-4.5	845	420	463.5	200-0.5	200	55	90	85	115	59	16	95	25	310	250	30	196.5	360	M24	35	213
		5-12.5	729					50		85		53.5	14						80.5				193
6	NGW61A	2.8-4.5	886	475	524	225-0.5	225	60	100	105	125	64	18	106	28	360	290	35	202.2	405	M30	40	289
		5-12.5	731					55		85		59	16						67.5				264
7	NGW71A	2.8-4.5	933	535	574	250-0.5	250	65	110	105	140	69	18	116	28	375	305	35	213	465	M30	40	359
		5-12.5	800					60		105		64	18						80				301

8	NGW81A	2.8-4.5	1042	590	634	280-0.5	280	75	120	115	160	79.5	20	127	32	440	350	45	219	10	M36	45	449
		5-12.5	899					65		105		69	18						86				399
9	NGW91A	2.8-4.5	1141	660	721	315-0.5	315	85	130	125	165	90	22	137	32	475	385	45	225.5	570	M36	45	604
		5-12.5	976					75		115		79.5	20						70.5				542
10	NGW101A	2.8-4.5	1261	745	800	355-0.5	355	95	150	140	200	100	25	158	36	525	425	50	251	645	M42	50	810
		5-12.5	1073					85		125		90	22						78				732
11	NGW111A	2.8-4.5	1355	840	891	400-0.5	400	105	170	160	200	111	28	179	40	580	480	50	263	740	M42	55	1060
		5-12.5	1145					95		140		100	25						73				990
12	NGW121A	2.8-4.5	1500	950	1013	450-0.5	455	115	190	160	240	122	32	200	45	680	560	50	288	820	M42	60	1638
		5-12.5	1288					105		160		111	28						73				1475

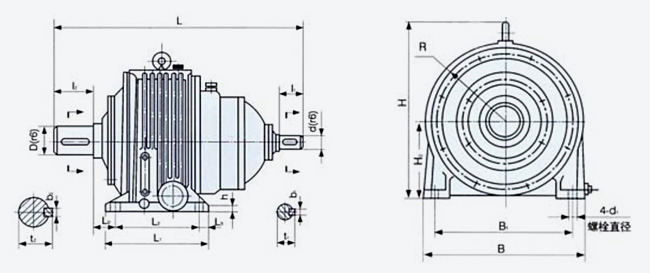

2.兩級減速器型式、尺寸圖表

機座號	型號


4	NGW42A

5	NGW52A

6	NGW62A

7	NGW72A

8	NGW82A

9	NGW92A

10	NGW102A

11	NGW112A

12	NGW122A

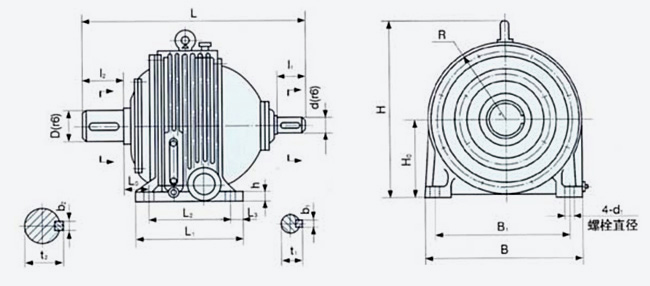

3.三級減速器型式、尺寸圖表

機座號	型號	公稱傳動比i0	外形及中心高					軸伸								地腳尺寸							質量Kg
			L	B	H	H0	R	d	D	i1	i2	t1	b1	t2	b2	L1	L2	L3	L0	B1	d1	h
			L	B	H	H0	R	mm
7	NGW73A	180-2000	973.5	535	574	250-0.5	250	30	110	55	140	33	8	116	28	375	305	35	80	465	M30	40	382
8	NGW83A		1071	590	634	280-0.5	280	35	120	55	160	38	10	127	32	440	350	45	86	510	M36	45	505
9	NGW93A		1137.5	660	721	315-0.5	315	40	130	70	165	43	12	137	32	475	385	45	70.5	570	M36	45	627
10	NGW103A		1263	745	800	355-0.5	355	45	150	70	200	49	14	158	36	525	425	50	78	645	M42	50	962
11	NGW113A		1359.5	840	891	400-0.5	400	50	170	85	200	54	14	179	40	580	480	50	73	740	M42	55	1163
12	NGW123A		1504	950	1013	450-0.5	455	55	190	85	240	59	16	200	45	680	560	60	73	820	M48	60	1756
